Pada bab ini akan di praktekkan bagaimana cara memakai perintah rename block untuk mengganti nama block di autocad secara cepat dan efektif dikala anda bekerja degan file dwg.

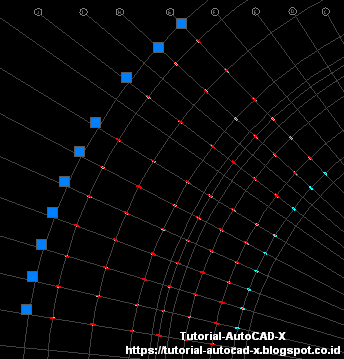

Pada gambar di bawah terdapat kolom block (sebagai ilustrasi bagan kolom/tiang bangunan) berwarna “cyan” berukuran 150x700 mm, dan akan dirubah menjadi 150x600 mm, untuk semua kolom pada garis AS terluar (garis sumbu terluar).
# Jika anda belum mengetahui cara mengubah nama block silahkan anda baca dulu halaman ini:
Prinsip Cara Mengganti Nama Block di AutoCAD (Rename Block) - Bagian #1
Perlu anda perhatikan bahwa pada gambar terdapat kolom ukuran 150x700 yaitu di radius AS terluar dan radius AS paling dalam (berwarna CYAN).
Jika anda mengubah secara eksklusif ukuran kolom di radius AS terluar, maka yang berada di radius AS terdalam juga ikut berubah, alasannya yaitu masih mempunyai nama yang sama yaitu K.150x700.
Untuk itu, kalau anda ingin mengubah ukuran kolom di radius AS terluar, tidak sanggup dilakukan secara langsung, namun harus menempatkannya sementara pada file baru, kemudian me-RENAME kolom tersebut. Baru sehabis itu, anda tempatkan kembali kolom-kolom di radius AS terluar tersebut dengan cara Copy-Paste Original Coordinate.
Sekarang anda praktekkan secara eksklusif tutorial ini.
Buka file sertaan, silahkan anda download dulu filenya : TopTips - Rename Block #2.dwg
1) Seleksi semua kolom pada bab garis AS terluar.
Kemudian tekan Ctrl + X
2) Buat file gres tekan Ctrl + N atau melalui sajian file New
3) Paste kan pada file gres pada koordinat yang sama, dengan cara klik sajian Edit > Paste to Original Coordinates.
Tekan Z > Spasi/ Enter > E > Spasi untuk zoom extents semoga terlihat semua objek yang di pindah ke file baru.
4) Ketik perintah Rename > pilih Blocks > pilih blok dengan nama K.150x700.
Ubah dengan K.150x600 > kemudian OK.
Pada step ini anda sudah mengganti nama block dari K.150x700 => menjadi K.150x600.
Berikutnya yaitu merubah ukuran objek kolom menjadi 150x600 dari sebelumnya 150x700. Yaitu dengan cara melaksanakan strecth pada objek
5) Klik salah satu kolom yang ada di file gres > klik kanan > pilih Block editor.
6) Lakukan proses stretch untuk mengurangi panjang kolom 50 satuan ke atas dan 50 satuan ke bawah semoga pemendekan kolomnya rata tengah.
Ketik S > Spasi, untuk proses stretch. Tekan F8 untuk mengaktifkan Ortho semoga arah stretch lurus sempurna.
7) Setelah ukuran kolom di perkecil degan cara melaksanakan stretch > kemudian keluar dari block editor. Klik kanan di area kosong > Close Block Editor.
8) Klik Save untuk keluar dari block editor.
Langkah berikutnya yaitu memindahkan kolom yang telah dirubah, ke file cad yang sedang diedit. Caranya yaitu CUT – PASTE dengan menempatkan pada koordinat yang sama.
9) Seleksi semua objek yang telah dirubah. Tekan Ctrl + X (untuk Cut).
10) Buka window file TopTips - Rename Block #2.dwg
Kemudian klik sajian Edit > Paste to Original Coordinates
11) Maka objek telah berubah nama blocknya dan ukurannya. Dan kembali ke kawasan semula. Namun kolom yang ada di radius terdalam tidak ikut berubah ukurannya.
Catatan Tips Untuk Diingat:
Untuk mengubah block pada autocad dengan gambar yang kompleks (banyak objek), alihkan/pindahkan sementara objek block tersebut pada file gres > ubah/edit > kemudian tempatkan lagi pada file semula dengan sajian edit Paste to Original Coordinates.
Mengubah nama block autocad memakai cara di atas berarti anda tidak perlu menempatkan ulang kolom-kolom di radius terluar. Sehingga dengan cepat sanggup anda lakukan. Jika anda menempatkan kolom-kolom di radius terluar, anda akan repot sekali alasannya yaitu harus me-rotate (memutar) kolom sesuai dengan derajat garis AS yang berbeda-beda.
Pada gambar di bawah terdapat kolom block (sebagai ilustrasi bagan kolom/tiang bangunan) berwarna “cyan” berukuran 150x700 mm, dan akan dirubah menjadi 150x600 mm, untuk semua kolom pada garis AS terluar (garis sumbu terluar).
# Jika anda belum mengetahui cara mengubah nama block silahkan anda baca dulu halaman ini:
Prinsip Cara Mengganti Nama Block di AutoCAD (Rename Block) - Bagian #1
Perlu anda perhatikan bahwa pada gambar terdapat kolom ukuran 150x700 yaitu di radius AS terluar dan radius AS paling dalam (berwarna CYAN).
Jika anda mengubah secara eksklusif ukuran kolom di radius AS terluar, maka yang berada di radius AS terdalam juga ikut berubah, alasannya yaitu masih mempunyai nama yang sama yaitu K.150x700.
Untuk itu, kalau anda ingin mengubah ukuran kolom di radius AS terluar, tidak sanggup dilakukan secara langsung, namun harus menempatkannya sementara pada file baru, kemudian me-RENAME kolom tersebut. Baru sehabis itu, anda tempatkan kembali kolom-kolom di radius AS terluar tersebut dengan cara Copy-Paste Original Coordinate.
Sekarang anda praktekkan secara eksklusif tutorial ini.
Buka file sertaan, silahkan anda download dulu filenya : TopTips - Rename Block #2.dwg
1) Seleksi semua kolom pada bab garis AS terluar.
Kemudian tekan Ctrl + X
2) Buat file gres tekan Ctrl + N atau melalui sajian file New
3) Paste kan pada file gres pada koordinat yang sama, dengan cara klik sajian Edit > Paste to Original Coordinates.
Tekan Z > Spasi/ Enter > E > Spasi untuk zoom extents semoga terlihat semua objek yang di pindah ke file baru.
4) Ketik perintah Rename > pilih Blocks > pilih blok dengan nama K.150x700.
Ubah dengan K.150x600 > kemudian OK.
Pada step ini anda sudah mengganti nama block dari K.150x700 => menjadi K.150x600.
Berikutnya yaitu merubah ukuran objek kolom menjadi 150x600 dari sebelumnya 150x700. Yaitu dengan cara melaksanakan strecth pada objek
5) Klik salah satu kolom yang ada di file gres > klik kanan > pilih Block editor.
6) Lakukan proses stretch untuk mengurangi panjang kolom 50 satuan ke atas dan 50 satuan ke bawah semoga pemendekan kolomnya rata tengah.
Ketik S > Spasi, untuk proses stretch. Tekan F8 untuk mengaktifkan Ortho semoga arah stretch lurus sempurna.
7) Setelah ukuran kolom di perkecil degan cara melaksanakan stretch > kemudian keluar dari block editor. Klik kanan di area kosong > Close Block Editor.
8) Klik Save untuk keluar dari block editor.
Langkah berikutnya yaitu memindahkan kolom yang telah dirubah, ke file cad yang sedang diedit. Caranya yaitu CUT – PASTE dengan menempatkan pada koordinat yang sama.
9) Seleksi semua objek yang telah dirubah. Tekan Ctrl + X (untuk Cut).
10) Buka window file TopTips - Rename Block #2.dwg
Kemudian klik sajian Edit > Paste to Original Coordinates
11) Maka objek telah berubah nama blocknya dan ukurannya. Dan kembali ke kawasan semula. Namun kolom yang ada di radius terdalam tidak ikut berubah ukurannya.
Catatan Tips Untuk Diingat:
Untuk mengubah block pada autocad dengan gambar yang kompleks (banyak objek), alihkan/pindahkan sementara objek block tersebut pada file gres > ubah/edit > kemudian tempatkan lagi pada file semula dengan sajian edit Paste to Original Coordinates.
Mengubah nama block autocad memakai cara di atas berarti anda tidak perlu menempatkan ulang kolom-kolom di radius terluar. Sehingga dengan cepat sanggup anda lakukan. Jika anda menempatkan kolom-kolom di radius terluar, anda akan repot sekali alasannya yaitu harus me-rotate (memutar) kolom sesuai dengan derajat garis AS yang berbeda-beda.
