Berkat bergabung dengan grup facebook Surveyor Indonesia, Aga mendapat gosip wacana software PCLP dan Alhamdulillah ada member yang mau mengembangkan aktivitas tersebut dengan beberapa klarifikasi singkat.
Banyak sekali teman-teman usang dari proyek yang menanyakan software PCLP (Plan, Cross Section and Longitudinal Profile Program), tapi alasannya Aga belum tau dan tidak punya programnya, maka saya tidak dapat menjawabnya. Nah alasannya kini sudah ada programnya, eksklusif aja dicatat langkah-langkahnya di blog ini.
Kali ini aga akan share bagaimana cara instan menggambar Potongan / Cross Section dan Longitudinal Profile / Long Profile dari data Excel eksklusif ke AutoCAD.
Bagian Excel
1. Siapkan data-data hasil pengukuran. Data jarak dan elevasi.
2. Masukkan data-data pengukuran ke dalam file Excel "PCLP Cross.XLS" pada sheet "DataOGL"
5. Buka Sheet "Setting", kemudian masukkan nomer cross yang akan di plot, misalkan 1-8 (saran: plot per 8 cross aja, semoga gak berat), kemudian pada isian "Gambar/lembar" isikan 8
4. Setelah data dimasukkan, lakukan penyimpanan (Save). file excel jangan diclose, biarkan terbuka.
Bagian PCLP
1. Buka aktivitas PCLP.exe
2. Buka sajian Cross Section - Existing
3. Muncul jendela ibarat dibawah, isian akan otomatis sama dengan sheet setting yang sudah di isi pada file excel tadi. kemudian klik OK.
a. Cross Section No. : di isi data nomer berapa saja yang akan di plot. (Aga sarankan maksimal per 8 section aja, supaya tidak berat)
b. Skala : isikan skala vertikal dan horizontal
c. Jarak Koordinat dan Sheet :
- Jarak X & Y : Lihat gambaran di bawah ini.
- Angka 8 yaitu jumlah cross section yg akan di plot.
*parameter di atas boleh diubah sesuai dengan kebutuhan.
*klik untuk memperbesar
Bagian AutoCAD
1. Buka aktivitas AutoCAD
2. Ketikkan SCR pada command bar, kemudian enter (SCR yaitu perintah untuk Script)

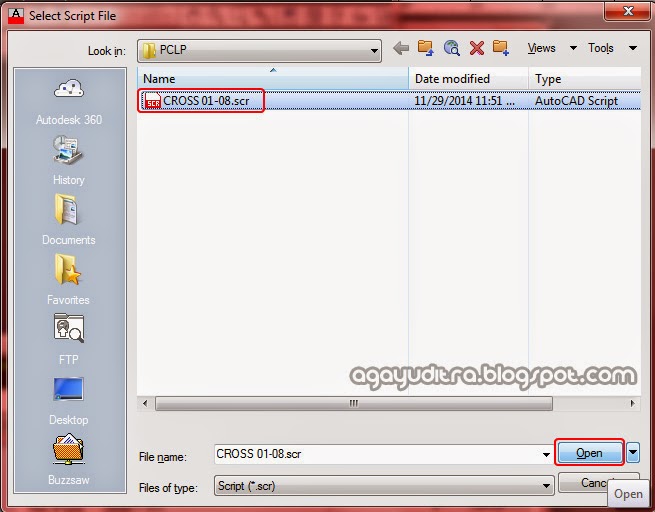

3. Cari file yang sudah di simpan tadi. kemudian Open.

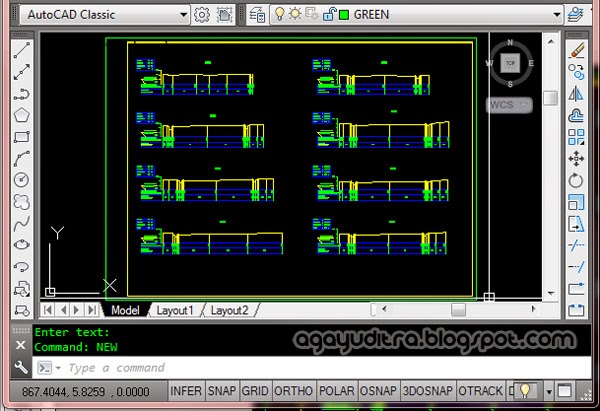

4. Tunggu beberapa saat, maka akan tergambar serpihan / Cross Section sesuai dengan data.
Demikian proses penggambaran Cross Section dari data Excel ke AutoCAD. Semoga gampang dipahami dan bermanfaat.
*Untuk download program/ software PCLP silahkan kontak Aga via email : agayuditra@gmail.com
